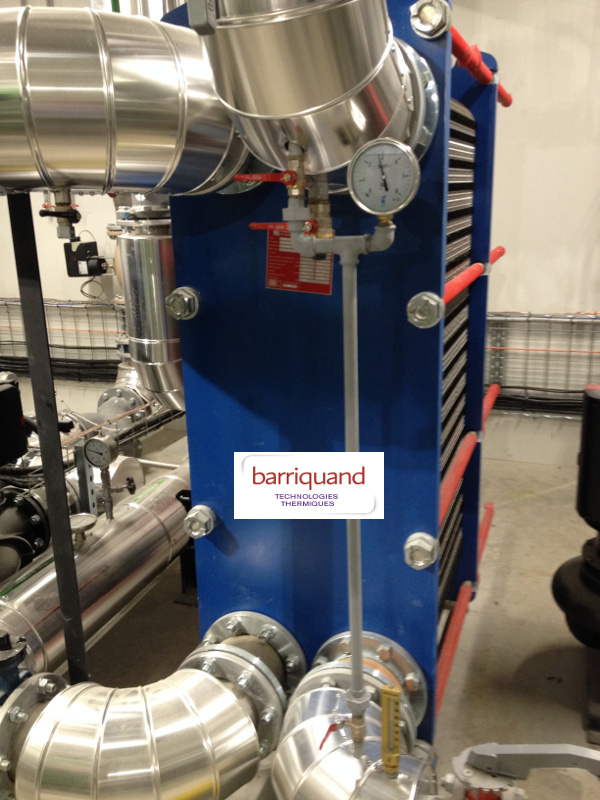

BARRIQUAND TECHNOLOGIES THERMIQUES - ECHANGEURS A PLAQUES ET JOINTS

BARRIQUAND TECHNOLOGIES THERMIQUES - ECHANGEURS A PLAQUES ET JOINTS

description

Ces échangeurs sont constitués d'un ensemble de plaques corruguées et embouties suivant des profils différents qui forment, après assemblage, des canaux de circulation pour les fluides. Les joints assurent, grâce à leur forme, l'étanchéité périphérique de chaque plaque et autorisent ou interdisent l'écoulement des fluides entre celles-ci. L'échangeur à plaques et joints est donc un échangeur contre courant; il peut être un échangeur eau eau à plaque ou être utilisé avec un autre fluide plus complexe. Famille type BAS de 0,4 à 2000 m² Embouti normal Plus de 45 tailles de plaques profondeur moyenne d'emboutissage de 1,5 à 4,4 mm Diamètre de connexions DN 32 et DN 50 pour les raccords filetés, DN 50 à DN 500 pour les raccords à brides. Embouti profond à canaux larges (plaques conçues pour les fluides chargés) 9 tailles de plaques profondeur moyenne d'emboutissage de 5 à 11,5 mm (Sans points de contact entre les plaques) Diamètre de connexions DN 32 à DN 300 possibilité de raccords spéciaux Pression différentielle jusqu'à 6 bars Double plaques (plaques conçues pour interdire toute contamination entre les 2 fluides) Plus de 20 tailles de plaques Diamètre de connexions DN 32 à DN 300

Caractéristiques

Pour chaque type d'échangeurs :
Raccord mâle fileté
Accostage sur bâti par brides suivant la norme EN 1092-1 ou ANSI B16-5
Pression de calcul jusqu'à 25 bar

Matière des plaques : AISI 304 – AISI 316 – Titane
Matière des joints : Nitrile – EPDM – Viton (clipsé ou collé)
Matière bâtis : acier carbone peinture epoxy – inox (alimentaire)

Les domaines d'application

Echangeurs à plaques, échangeurs de chaleur, fluides procédés, utilités, récupération d'énergie, chaleur fatale, génie climatique, cogénération, etc.
